NanoVNA

NanoVNA

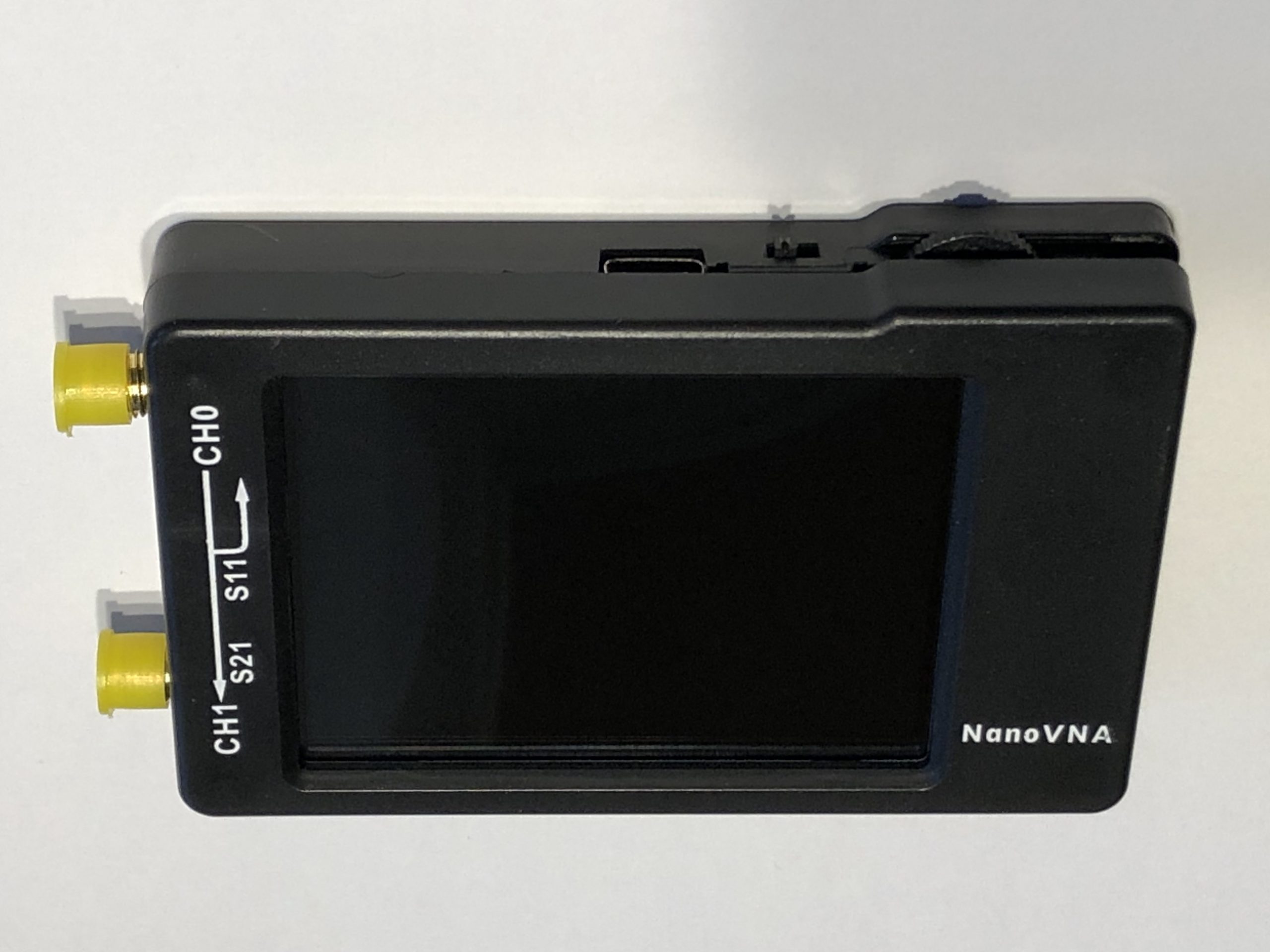

NanoVNA har siden medio 2019 fået en voldsom udbredelse og den traditionelle NanoVNA går op til enten 900MHz eller 1500MHz alt efter hvilken model man anskaffer sig. Den er forsynet med en 2.8" trykfølsom farve skærm og har to SMA porte.
CH0 og CH1
Med NanoVNA kan man måle både S11 Reflektioner (læs impedanser) på CH0 samt samtidig om ønsket S21 Transmissioner mellem CH0 og CH1 (læs gennemgangs dæmpning af f.eks. filtre).
Antal af målepunkter er begrænset til 101 som standard

Hvis man vil være sikker på at få et godt NanoVNA produkt så er NanoVNA-H med 2.8" trykfølsom farveskærm eller NanoVNA-H4 med en tilsvarende 4" trykfølsom farveskærm, begge produceret af Hugen, at foretrække der primært sælges på Alibaba.com eller AliExpress.com
I OZ december 20219 side 51 til 54 har OZ7OU en kort introduktion til NanoVNA
Tilsvarende i OZ April 2020 side 51 til 59 har OZ7OU en mere detaljeret beskrivelse af hvordan man måler med NanoVNA
Som enhver anden VNA skal NanoVNA'er kalibreres, og det medfølgende SMA han kalibrerings kit laver en fremragende kalibrering direkte monteret på porten CH0, men når man benytter de medfølgende SMA testkabler tilsluttet CH0 og CH1, så er en NanoVNA ikke i stand til at udføre en perfekt kalibrering med mindre man benytter et PC Program, hvor NanoVNA-saver lavet af Rune Broberg 5Q5R er velegnet, hvor data for kalibrerings kittet, anvendt som et hun kalibreringskit, kan indsættes.
Et dokument der fortæller mere om dette er
https://usercontent.one/wp/www.edr.dk/wp-content/uploads/2020/04/Male-and-female-calibration-NanoVNA-H.pdf?media=1667436611
Det er samme information og metode der skal bruge til NanoVNA-H4 samt alle standards NanoVNA'er uanset type for det medfølgende kalibrerings kit.
Der er et meget kreativt miljø omkring udsendelse af forskellige nye versioner af firmware for NanoVNA og derfor er det bedst at følge med på de forskellige hjemmesider og forum, hvor det mest aktive forum er
https://groups.io/g/nanovna-users
For NanoVNA-H og H4 denne hjemmeside er væsentlig  https://nanovna.com/
Der er flere gode PC programmer der er at finde på WiKi siderne på ovenstående steder, og et nyt spændende PC program der hedder NanoVNA-App er at finde på http://athome.kaashoek.com/nanoVNA
En videreudvikling af NanoVNA-saver, der muliggør mange flere målepunkter findes på
https://github.com/NanoVNA-Saver/nanovna-saver/releases
